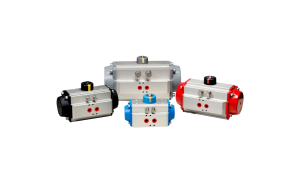

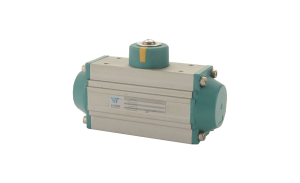

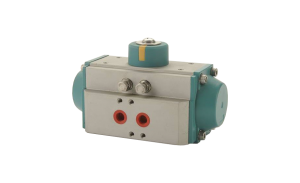

Пневмопривод реечный VT

Пневмопривод реечный VT Пневмопривод реечный VTПневмопривод реечный VTПневмопривод реечный VTПневмопривод реечный VT
Пневмопривод реечный VT Пневмопривод реечный VT Пневмопривод реечный VT Пневмопривод реечный VT Пневмопривод реечный VT

Технические характеристики пневмопривода реечного VT

ПроизводительV-Tork
СерияVT
Рабочая средаВоздух
Тип пневмоприводаЧетвертьоборотный
Давление рабочее, бар2,5 - 8
Материал корпусаАлюминий
Степень защиты IPIP67
Крутящий момент, Н*м2.9 – 12 500

Пневмопривод представляет собой устройство преобразующее энергию, поступающего в него сжатого воздуха в поворот запорного органа (шара или диска) крана или затвора на угол 90°.

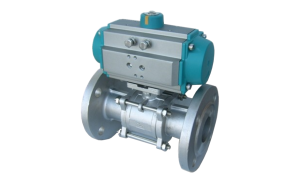

Пневмоприводы V-Tork серии VT D (двойного действия), VT S (одностороннего действия с возвратными пружинами) предназначены для установки на четвертьоборотную арматуру – краны шаровые и затворы поворотные дисковые.

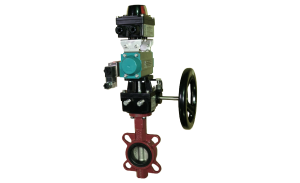

По запросу пневмоприводы могут комплектоваться блоком концевых выключателей, пневмораспределителем, электропневмопозиционером, ручным дублером и любым другим навесным оборудованием.

При разработке и проектировании данных пневмоприводов применяются самые последние европейские разработки в области конструирования и эксплуатации. Их отличают следующие преимущества:

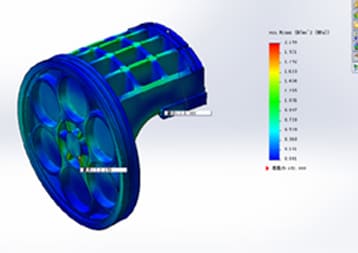

О компании О компании
  • Усиленный анодированный алюминиевый корпус ,что позволяет обеспечить оптимальную прочность и коррозионную стойкость.
  • Стандартная комплектация пневмоприводов рассчитана на рабочий диапазон температур от -40 ℃ до +80 ℃. По запросу возможны низкотемпературное и высокотемпературное исполнения.
  • Поршни спроектированы таким образом, чтобы максимально увеличить сопротивление на излом.
  • Специальная форма и двухсторонние бортики ребер жесткости, для меньшего износа зубьев рейки, особенного первого.
  • Специальным образом анодированные пружины, устойчивые к коррозии и на 8% менее подверженные ослаблению по сравнению с аналогами.
  • Полное соответствие техническим стандартам ISO5211, DIN3337, VDI/VDE3845 для универсальной замены пневмоприводов и навесных аксессуаров всех известных производителей.
  • Все детали оборудования спроектированы и изготовлены, исходя из анализа их технического состояния с учетом опыта эксплуатации, и рассчитаны на длительный период работы (более 2 млн. циклов откр./закр.).

Эскиз привода с наименованием деталей и запасных частей

Эскиз привода
  • 01 Винт крышки
  • 02 Индикатор положения
  • 03 Пружинный зажим
  • 04 Упорная шайба
  • 05 Упорный подшипник
  • 06 Корпус
  • 07 Поршень
  • 08 Пружина
  • 09 Уплотнительное кольцо (торцевой крышки)
  • 10 Болт крышки
  • 11 Торцевая крышка
  • 12 Подшипник поршня
  • 13 Уплотнительное кольцо (поршня)
  • 14 Упорный подшипник
  • 15 Стопорный винт
  • 16 Гайка (под стопорный винт)
  • 17 Шайба (под стопорный винт)
  • 18 Уплотнительное кольцо (под стопорный винт)
  • 19 Уплотнительное кольцо (верхнее)
  • 20 Подшипник (верхняя часть вала)
  • 21 Упорный подшипник
  • 22 Кулачок
  • 23 Приводной вал
  • 24 Подшипник (нижняя часть вала)
  • 25 Уплотнительное кольцо (нижнее)
  • 26 Штекер (проставка)
Внимание!

Минимальные данные для подбора

  • Укажите тип пневмопривода - двойного действия или одностороннего (с возвратной пружиной).
  • Укажите величину крутящего момента арматуры и рекомендуемый производителем коэффициент запаса (по-умолчанию = 30%), Нм.
  • Укажите величину питающего давления, бар., в диапазоне от 2,5 до 8 бар (в разделе для реечных), в диапазоне от 3,0 до 6,0 бар (в разделе для кулисных), или предусмотрите необходимость регулятора давления при выходе значения из данного диапазона.
  • Укажите необходимые аксессуары (концевые выключатели, редуктор, позиционер и т.д.).
  • Укажите минимальную температуру окружающего воздуха и необходимость взрывозащиты.
