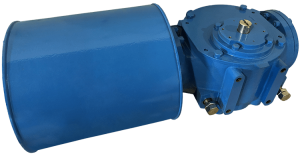

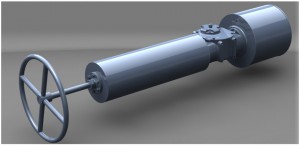

Пневмопривод кулисный VTS

Пневмопривод кулисный VTSПневмопривод кулисный VTS
Пневмопривод кулисный VTS Пневмопривод кулисный VTS

Технические характеристики пневмопривода кулисного VTS

ПроизводительV-Tork
СерияVTS
Рабочая средаВоздух
Тип пневмоприводаЧетвертьоборотный
Давление рабочее, бар3 - 6
Материал корпусаВысокопрочный чугун, углеродистая сталь
Степень защиты IPIP67
Крутящий момент, Н*м500 – 175 000

Пневмопривод представляет собой устройство преобразующее энергию, поступающего в него сжатого воздуха в поворот запорного органа (шара или диска) крана или затвора на угол 90°.

Пневмоприводы кулисные V-Tork серии VTS (двойного действия) и VTS-SR (одностороннего действия с возвратными пружинами) предназначены для установки на четвертьоборотную арматуру – краны шаровые и затворы поворотные дисковые. Использование возвратной пружины позволяет приводу закрываться самостоятельно даже в случае, если по какой-либо причине пропадает давление воздуха.

В кулисном механизме типа «Skotch-Yoke» поршень через шток, с установленным на нем ползуном, при подаче воздуха начинает совершать поступательное движение. Ползун, в свою очередь, перемещаясь в пазу кулисы, заставляет ее совершать вращательное движение, которое передается на вал рабочего органа исполнительного механизма запорной арматуры. Происходит преобразование линейного движения во вращательное:

Приводы с кулисным механизмом имеют более высокий крутящий момент в крайних положениях поршня, именно там, где он нужен больше всего в начальной и конечной стадии движения, в частности для дисковых затворов, где наибольшие усилия возникают при открытии/ закрытии поворотного диска в связи с трением по уплотнению. Соответственно, при совпадении характеристик снижаются динамические нагрузки на исполнительный механизм.

По запросу могут комплектоваться электромеханическим блоком концевых выключателей, пневмораспределителем, электропневмопозиционером, ручным дублером и любым другим навесным оборудованием.

При разработке и проектировании данных пневмоприводов применяются самые последние европейские разработки в области конструирования и эксплуатации.

Эскиз привода

Скачать техническую документацию:

Каталог продукции V-TorkPDF, 44 Мб

Сертификаты

Сертификат 8
Сертификат 7
Сертификат 6
Сертификат 5
Сертификат 4
Сертификат 3
Сертификат 2
Сертификат 1
Внимание!

Минимальные данные для подбора

  • Укажите тип пневмопривода - двойного действия или одностороннего (с возвратной пружиной).
  • Укажите величину крутящего момента арматуры и рекомендуемый производителем коэффициент запаса (по-умолчанию = 30%), Нм.
  • Укажите величину питающего давления, бар., в диапазоне от 2,5 до 8 бар (в разделе для реечных), в диапазоне от 3,0 до 6,0 бар (в разделе для кулисных), или предусмотрите необходимость регулятора давления при выходе значения из данного диапазона.
  • Укажите необходимые аксессуары (концевые выключатели, редуктор, позиционер и т.д.).
  • Укажите минимальную температуру окружающего воздуха и необходимость взрывозащиты.
